Cảm biến rò rỉ dầu là một thành phần quan trọng trong hệ thống giám sát và bảo dưỡng thiết bị, giúp phát hiện và ngăn chặn sự cố rò rỉ dầu một cách hiệu quả. Trong bài viết này, chúng ta sẽ tìm hiểu về nguyên lý hoạt động của cảm biến rò rỉ dầu và những điều cần lưu ý khi mua nhằm đảm bảo sự hiệu quả và an toàn cho hệ thống và môi trường.
Thông số kỹ thuật
Sau đây là một số thông số kỹ thuật của loại cảm biến này:
- Nguồn cấp: 6…30V DC
- Độ trễ của tín hiệu đầu ra: 0,1 giây
- Chuẩn bảo vệ: IP68
- Cáp đi kèm: Chiều dài mặc định là 2m, sử dụng cáp PVC 3×0,34mm2

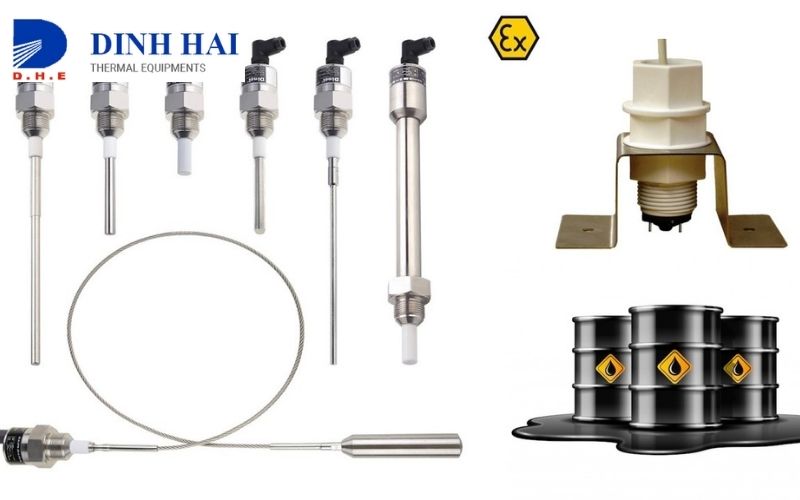

- Có các phiên bản khác nhau bao gồm:
+ Phiên bản -N (môi trường bình thường)
+ Phiên bản -NT (chịu được nhiệt độ cao)
+ Phiên bản Xi (môi trường chống cháy nổ)
+ Phiên bản XiT (môi trường chống cháy nổ + nhiệt độ cao)
- Trọng lượng: 45g
- Nhiệt độ mà phần ren kết nối có thể chịu được: -25….+105 độ C
- Nhiệt độ môi trường đo: -25….+105 độ C
- Loại ren kết nối: G1/2”
- Nhiệt độ mà phần housing có thể chịu được: -20….+80 độ C
- Áp suất chịu được: 80bar tại 30 độ C; 60 bar tại 85 độ C; 50bar tại 105 độ C.

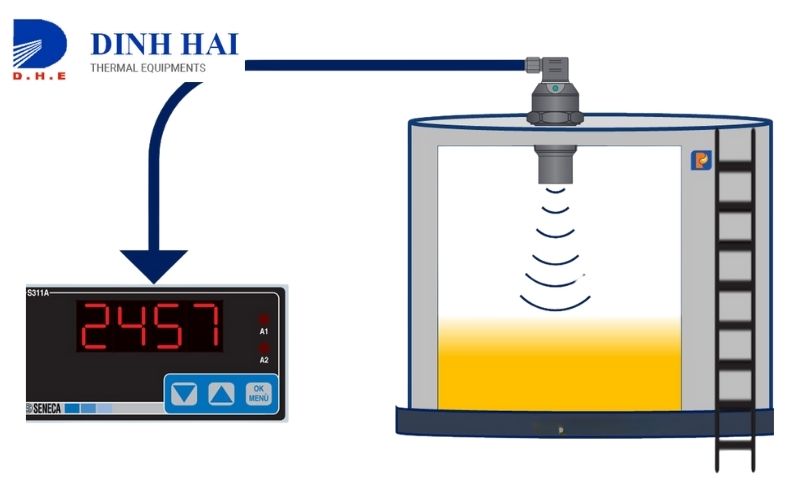

Nguyên lý hoạt động của cảm biến rò rỉ dầu
Cảm biến hoạt động dựa trên sự biến đổi của điện trở trong môi trường. Khi có sự thay đổi về điện trở giữa cảm biến và bồn chứa, cảm biến sẽ phát hiện và đưa ra tín hiệu dạng PNP.
Nếu diễn giải một cách đơn giản, quy trình hoạt động như sau:
- Khi cảm biến được đặt ở trên bề mặt bồn dầu hoặc tại vị trí cần giám sát rò rỉ dầu, có hai trường hợp có thể xảy ra:
- Khi dầu tiếp xúc với phần que của cảm biến, tức là mức dầu trong bồn vượt quá giới hạn cho phép, cảm biến sẽ xuất tín hiệu dạng PNP. Điều này có thể kích hoạt còi báo động, đèn cảnh báo, hoặc kích hoạt máy bơm để hút dầu ra khỏi bồn, ngăn chặn nguy cơ tràn dầu.
- Khi dầu không tiếp xúc với phần que của cảm biến, không có tác động gì xảy ra, và cảm biến vẫn tiếp tục hoạt động bình thường.
- Đây chỉ là một diễn giải đơn giản. Để hiểu sâu về nguyên lý hoạt động của cảm biến điện dung, thông tin chi tiết hơn có thể được tìm hiểu trong các bài viết khác.
Xem thêm :
-
Cảm biến áp suất nhiên liệu : Cấu tạo và nguyên lý hoạt động
Ưu và nhược điểm của cảm biến rò rỉ dầu
Ưu điểm
- Giá thành rẻ, giúp giảm chi phí vận hành.
- Độ nhạy cao, với độ trễ chỉ 0,1 giây.
- Cài đặt và lắp đặt đơn giản.
- Tín hiệu đầu ra dạng switch, PNP, NAMUR (đặc biệt thích hợp cho môi trường chống cháy nổ).
- Chịu được áp suất tối đa là 50 bar ở nhiệt độ lên tới 105 độ C.
- Có phiên bản Xi, XiT dành cho môi trường chứa xăng, dầu yêu cầu tính an toàn chống cháy nổ.
Nhược điểm
Phần que báo mặc định có chiều dài là 30mm. Nếu cần chiều dài lớn hơn, phải lựa chọn model khác.
Một vài lưu ý khi mua cảm biến phát hiện rò rỉ dầu
Khi lựa chọn mua cảm biến này, quan trọng để chú ý đến một số thông số sau:
- Chuẩn chống cháy nổ: Xác định xem môi trường đo cần đạt chuẩn chống cháy nổ hay không. Trong trường hợp cần, lựa chọn model có tính năng này.
- Chiều dài que dò: Kiểm tra chiều dài mặc định của que dò, thường là 30mm. Nếu cần chiều dài lớn hơn, cần lựa chọn model khác phù hợp.
- Áp suất và môi trường đo: Xác định áp suất và điều kiện môi trường trong quá trình đo. Điều này sẽ giúp chọn ra model cảm biến phù hợp với yêu cầu cụ thể của ứng dụng.
