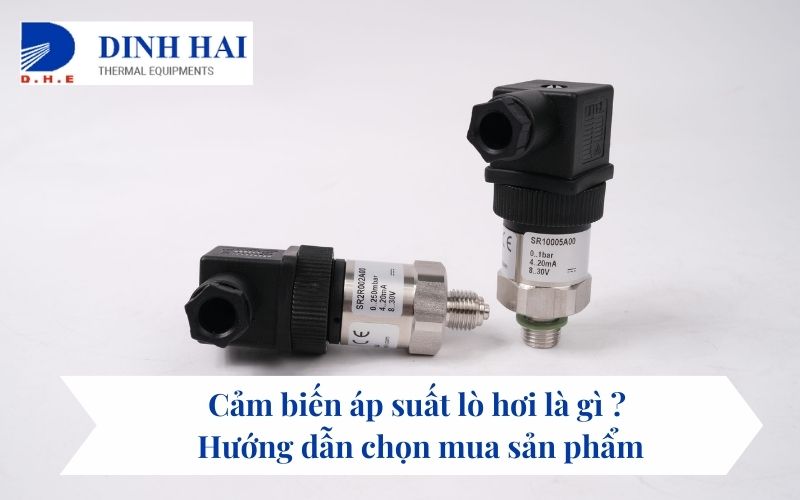

Cảm biến áp suất lò hơi là gì ? Hướng dẫn chọn mua sản phẩm

Cảm biến áp suất lò hơi là một trong những dòng cảm biến áp suất phổ biến nhất hiện nay. Nếu bạn đang tìm kiếm một thiết bị có khả năng đo áp suất trong môi trường nhiệt độ cao như lò hơi hoặc nồi hơi, thì thiết bị này chính là sự lựa chọn hàng đầu. Cùng tìm hiểu những thông tin chi tiết về cảm biến áp suất lò hơi trong bài viết sau đây của Đình Hải

Cảm biến áp suất lò hơi là gì ?

Các cảm biến áp suất thông thường thường hoạt động trong môi trường có nhiệt độ thấp dưới 85°C. Tuy nhiên, khi cần đo áp suất trong môi trường nhiệt độ cao như lò hơi, chúng ta cần sử dụng các cảm biến đặc biệt có thể hoạt động ở nhiệt độ trên 100°C. Ví dụ như cảm biến áp suất lò hơi.
Về cấu trúc và nguyên lý hoạt động, thiết bị này hoạt động tương tự như các cảm biến áp suất khác. Điểm khác biệt lớn nhất nằm ở khả năng chịu nhiệt và chịu ăn mòn. Thông thường, các cảm biến áp suất lò hơi khi hoạt động ở nhiệt độ cao thường cần sử dụng các thiết bị như ống giảm nhiệt hoặc siphon để cách nhiệt một phần. Việc này giúp cho cảm biến có thể hoạt động hiệu quả trong môi trường có nhiệt độ cao.

Xem thêm :


• Cảm biến áp suất khí nén là gì? Được sử dụng ở ngành nào ?

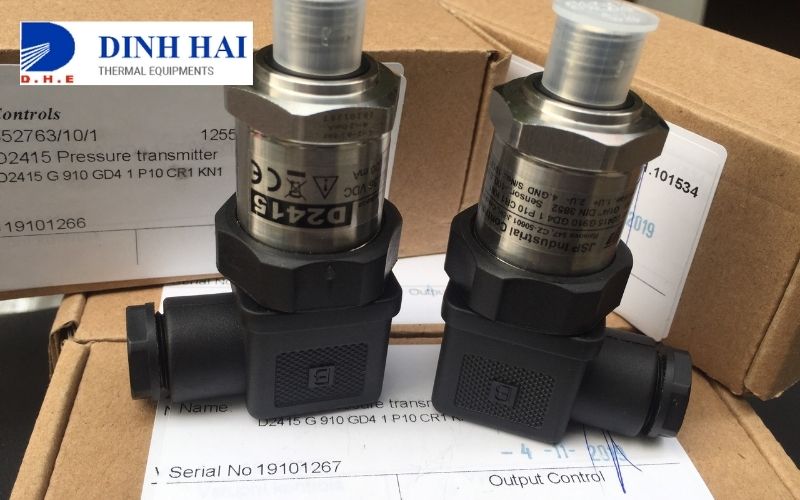

Thông số kỹ thuật của cảm biến đo áp suất lò hơi

• Xuất xứ: Sản phẩm được nhập khẩu từ JSP - Cộng Hòa Séc.
• Dãy đo thông dụng: Hoạt động tốt trong các dãy như 0-6 bar, 0-10 bar, 0-16 bar, 0-25 bar.
• Ngõ ra: Sử dụng tín hiệu analog 4-20mA qua 2 dây.
• Nhiệt độ hoạt động: Trong khoảng -20 đến 85°C, cần sử dụng ống siphon hoặc cooling để tối ưu hóa khả năng chịu nhiệt.
• Sai số: Dưới 1% trên toàn dãy đo.
• Vật liệu cảm biến: Sử dụng vật liệu SS316L.
• Thời gian đáp ứng: Khoảng 20ms.
• Kết nối: Hỗ trợ các kiểu kết nối như G1/4, G1/2, NPT 1/2, NPT 1/4...
• Nguồn cấp: Tiêu chuẩn là 24Vdc.
• Thời gian bảo hành: Lên đến 12 tháng, có chính sách 1 đổi 1 nếu phát sinh lỗi từ nhà sản xuất.

Cảm biến đo áp suất lò hơi thường sử dụng ngõ ra với dạng analog 4-20mA, hỗ trợ truyền tín hiệu tới các PLC để điều khiển các thiết bị khác như motor bơm, motor van, máy cung cấp nhiên liệu và các thiết bị máy móc khác. Điều này rất quan trọng trong việc lập trình hệ thống tự động để quản lý quá trình sản xuất và chế tạo.

Nguyên lý hoạt động của cảm biến đo áp lò hơi

Cảm biến đo mức áp suất lò hơi hoạt động dựa trên nguyên lý biến dạng của lớp màng bên trong cảm biến. Mỗi cảm biến có một lớp màng nhận áp lực từ môi trường, biến dạng và tạo ra tín hiệu áp suất. Vật liệu làm lớp màng ảnh hưởng đến giá thành, dãy đo và độ bền của cảm biến.
Nguyên lý hoạt động: Lớp màng trong cảm biến đóng vai trò chính. Giả sử, nếu cảm biến được lắp đặt sâu 6m dưới mực nước, áp suất thủy tĩnh của nước tại độ sâu đó là 6bar và áp suất này tác động lên lớp màng của cảm biến theo hướng vuông góc. Các mức áp suất khác nhau sẽ làm biến dạng lớp màng theo từng mức độ khác nhau. Tín hiệu kết quả sau đó được xử lí và chuyển đổi thành tín hiệu analog 4-20mA để truyền đến PLC hoặc bộ hiển thị áp suất.

Ứng dụng của cảm biến áp suất lò hơi

Thông thường, cảm biến áp suất lò hơi có nhiều dãy đo khác nhau như -1-0bar, 0-1.6bar, 0-6bar, 0-10bar, 0-25bar, 0-40bar, 0-60bar, 0-100bar, 0-160bar, 0-250bar, 0-400bar, 0-600bar… và còn các dãy đo cao hơn. Chúng thường được sử dụng trong việc đo lường áp suất trong lò hơi, lò dầu và các môi trường có áp suất nằm trong khoảng đo và nhiệt độ khoảng 85°C, 125°C và có thể cao hơn nếu sử dụng các loại ống cách nhiệt.

Các ứng dụng khác của cảm biến áp suất lò hơi bao gồm:

• Đo áp suất chân không
• Đo áp suất nước
• Đo áp suất dầu
• Đo áp suất pen thủy lực
• Đo áp suất pen xe nâng
• Đo áp suất khí gas
• Đo áp suất khí nén
• Đo áp suất trong các môi trường khác,…

Cách thức chọn mua cảm biến áp suất lò hơi

Dãy đo của cảm biến là bao nhiêu ?

Xác định dãy đo chính xác của cảm biến là cần thiết. Điều này giúp chọn thang đo cảm biến phù hợp và tránh sai số. Ví dụ, trong môi trường áp suất khoảng 3-4 bar, cảm biến 0-6 bar sẽ phù hợp nhất.

Cảm biến áp suất hay cảm biến chênh áp ?

Định rõ loại cảm biến sử dụng, cảm biến áp suất đo áp suất trong môi trường cụ thể. Trong khi cảm biến chênh áp so sánh áp suất giữa hai môi trường.

Tín hiệu ngõ ra của cảm biến là gì ?

Các cảm biến áp suất thường có tín hiệu đầu ra dạng analog tuyến tính 4-20mA. Tuy nhiên, một số ứng dụng phù hợp với tín hiệu khác như 0-10V hoặc 0-5V (mặc dù hiếm khi được sử dụng ở Việt Nam) sẽ được sử dụng bộ chuyển đổi tín hiệu để giải quyết vấn đề này.

Ren kết nối của cảm biến là bao nhiêu ?

Ren kết nối phổ biến nhất là G1/4” (13mm) và G1/2” (21mm). Thông thường, cảm biến thường có kiểu ren G1/4” và có thể sử dụng chuyển đổi ren nếu cần thiết kiểu ren G1/2”
