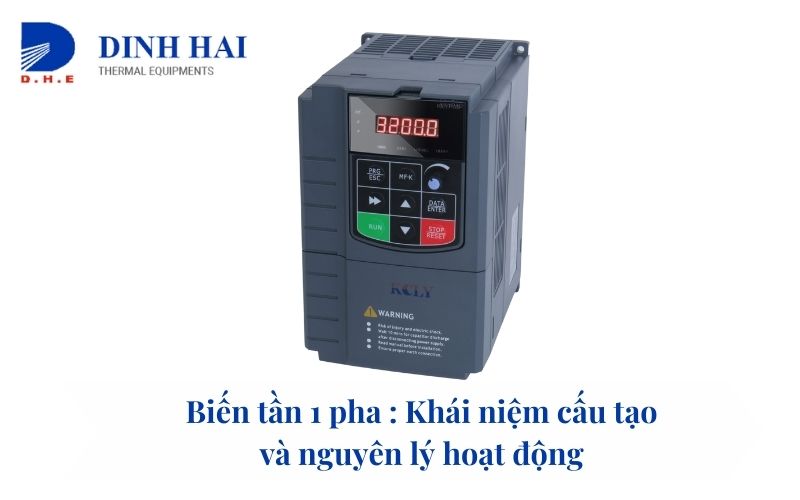

Biến tần 1 pha : Khái niệm cấu tạo và nguyên lý hoạt động

Biến tần 1 pha là gì?

Biến tần 1 pha là một thiết bị có khả năng điều chỉnh tần số của dòng điện xoay chiều, sử dụng nguồn điện đầu vào 1 pha 220V và đầu ra làm tăng áp đến biến tần 3 pha 380V, phục vụ cho việc kết nối và điều khiển các loại động cơ 3 pha với nguồn cung cấp 380V.

Xem thêm :

• Biến tần 3 pha là gì? Tất tần tật thông tin cần biết

Cấu tạo của biến tần 1 pha

Biến tần được cấu tạo từ các thành phần sau:
- Mạch chỉnh lưu: Sử dụng 6 diode để chuyển đổi dòng điện xoay chiều (AC) từ nguồn 3 pha thành dòng điện một chiều (DC).
- Mạch nghịch lưu: Có nhiệm vụ tạo điện áp xoay chiều từ điện áp một chiều, cung cấp điện áp và tần số cho động cơ. Bộ mạch này sử dụng 6 IGBT mắc nối tiếp để điều khiển quá trình bật/tắt.
- Mạch điều khiển: Thực hiện chức năng kiểm soát dòng điện và các tham số khác của biến tần.
Ngoài ra, biến tần còn tích hợp một số bộ phận khác như bộ điện kháng xoay chiều, bộ điện kháng một chiều, điện trở xả (điện trở hãm), bàn phím điều khiển, màn hình hiển thị và module truyền thông. Các thành phần này đóng vai trò quan trọng trong việc mở rộng khả năng điều khiển và tối ưu hóa hoạt động của biến tần.

Nguyên lý hoạt động biến tần 1 pha

Nguyên lý hoạt động của biến tần diễn ra qua hai bước đơn giản như sau:
Trước hết, thông qua bộ chỉnh lưu cầu diode và tụ điện, nguồn điện từ nguồn cung 1 pha hoặc 3 pha được điều chỉnh lưu và lọc thành nguồn điện một chiều phẳng. Điện đầu vào sẽ ổn định ở mức điện áp và tần số cố định, thường là 380V 50Hz.
Sau đó, nguyên lý làm việc của biến tần bước đầu tiên là chuyển đổi điện áp một chiều từ bước trước thành điện áp xoay chiều 3 pha đối xứng. Ban đầu, điện áp một chiều được tạo ra sẽ được lưu trữ trong tụ điện. Tiếp theo, thông qua quá trình tự kích hoạt thích hợp, bộ biến đổi IGBT sẽ tạo ra một điện áp xoay chiều 3 pha bằng phương pháp điều chế độ rộng xung (PWM).

Giá biến tần 1 pha giá bao nhiêu ?

Ứng dụng biến tần 1 pha trong ngành công nghiệp
